A 系統架構圖_用drawio畫本地端與雲端｜資料館

這一章教一個工具和一套判斷：draw.io 怎麼操作，以及架構圖該畫到什麼程度。產出兩張圖——本地端的課程系統（第 1 到 13 章）與 GCP 雲端版（第 14 到 17 章）。選讀章，不影響主線進度。

做完這一章你會

用 draw.io 從空白畫布畫出一張分層的系統架構圖。
分辨流程圖、系統架構圖、泳道圖、循序圖各自回答什麼問題。
說得出哪些元件該畫進圖裡、哪些不該畫。
把圖存成可再編輯的 .drawio 檔放進 repo，並用 VS Code 直接開啟。
啟用 GCP 圖形庫，用官方圖示畫雲端架構。
分辨 draw.io 與 Mermaid 各自適合的場合。

先搞懂

為什麼要畫圖

畫圖的目的是讓別人快速進入狀況。討論一個系統時，如果每個人腦中的架構都不一樣，會議會花大半時間在對齊認知而不是解決問題。一張圖把「有哪些元件、資料往哪走、誰跟誰有關係」定下來，討論才有共同的起點。

這也是為什麼圖要畫給特定的讀者看，而不是畫給自己看。

圖有很多種，這一章畫的是哪一種

軟體專案裡常見的圖不只一種，用途各自不同：

圖的種類	回答什麼問題	什麼時候用
流程圖（flowchart）	事情按什麼順序發生、遇到條件怎麼分岔	描述業務流程或程式邏輯
系統架構圖	系統由哪些元件組成、資料怎麼流動	這一章畫的就是這種
泳道圖（swimlane）	每一步是「誰」負責的	跨部門或跨服務的流程
循序圖（sequence）	元件之間依時間順序來回呼叫了什麼	釐清 API 串接
實體關聯圖（ER）	資料表之間怎麼關聯	設計資料庫

五種圖各長什麼樣子

下面五張都用課程自己的系統當題材，看得出同一套系統換個問題就換一種圖。完整可編輯的檔案在 課程手冊/drawio/五種圖的範例.drawio，一個檔五頁，每種圖一頁。

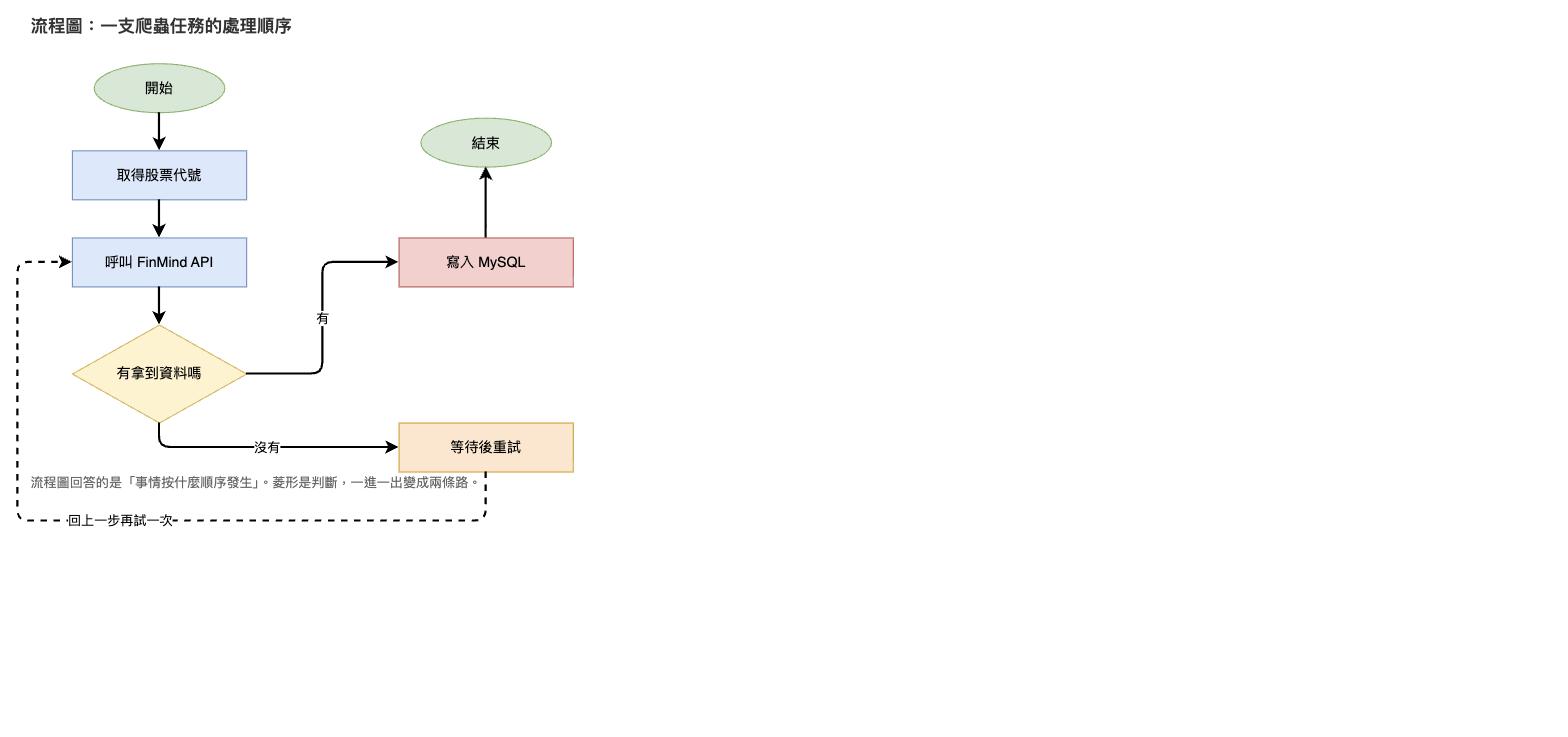

流程圖——爬蟲任務從開始到結束的順序，菱形是判斷，一進一出變成兩條路：

流程圖範例

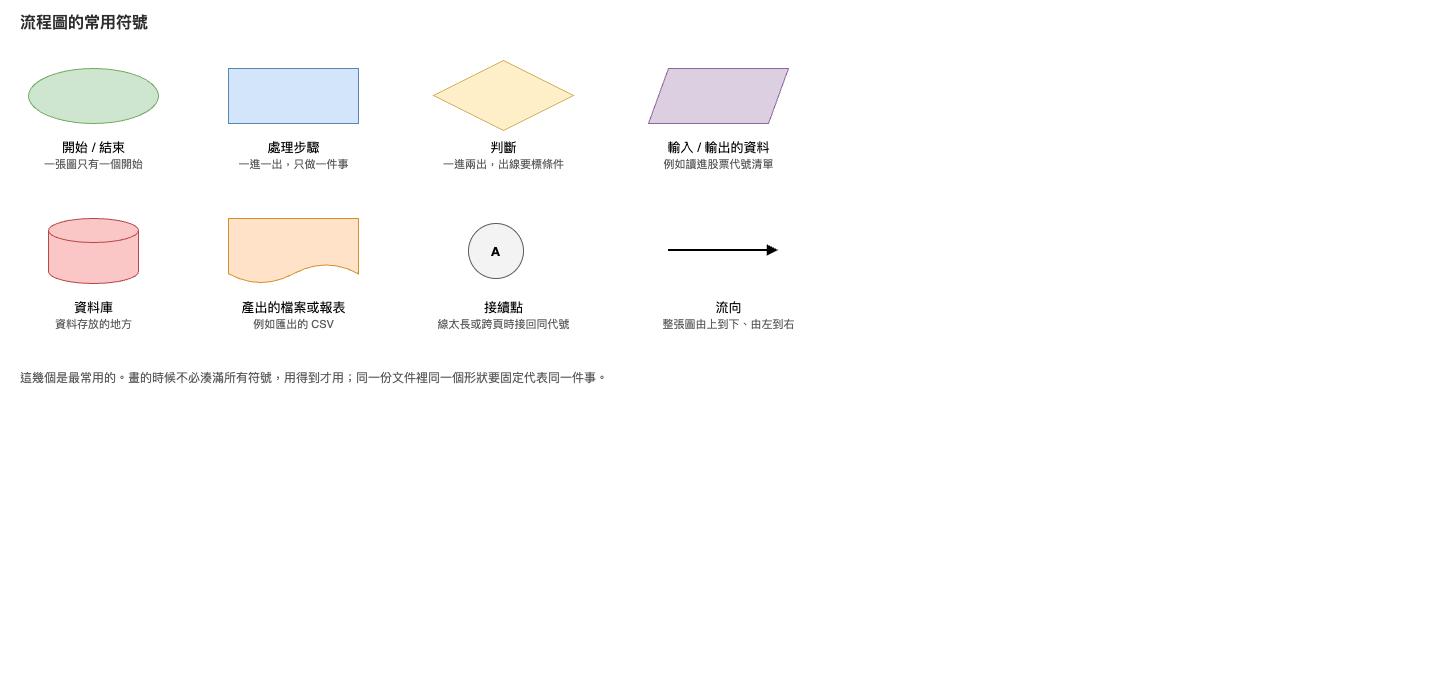

流程圖的符號有國際通用的慣例，不同形狀代表不同意思，不是拿來裝飾的：

流程圖常用符號

畫的時候有六條規則：

整張圖由上到下、由左到右，讀者才不用回頭找。
一個處理框只做一件事。要做兩件就拆成兩個框。
判斷框的每一條出線都要標條件（有／沒有、成功／失敗）。不標的話讀者只能猜哪條是哪條。
每個框都要有出口。沒有出口的框代表流程在那裡斷掉了。
開始只有一個，結束可以有多個。
線交叉太多會難讀，這時候用接續點：兩端各放一個同代號的圓圈，中間的線就不用畫。

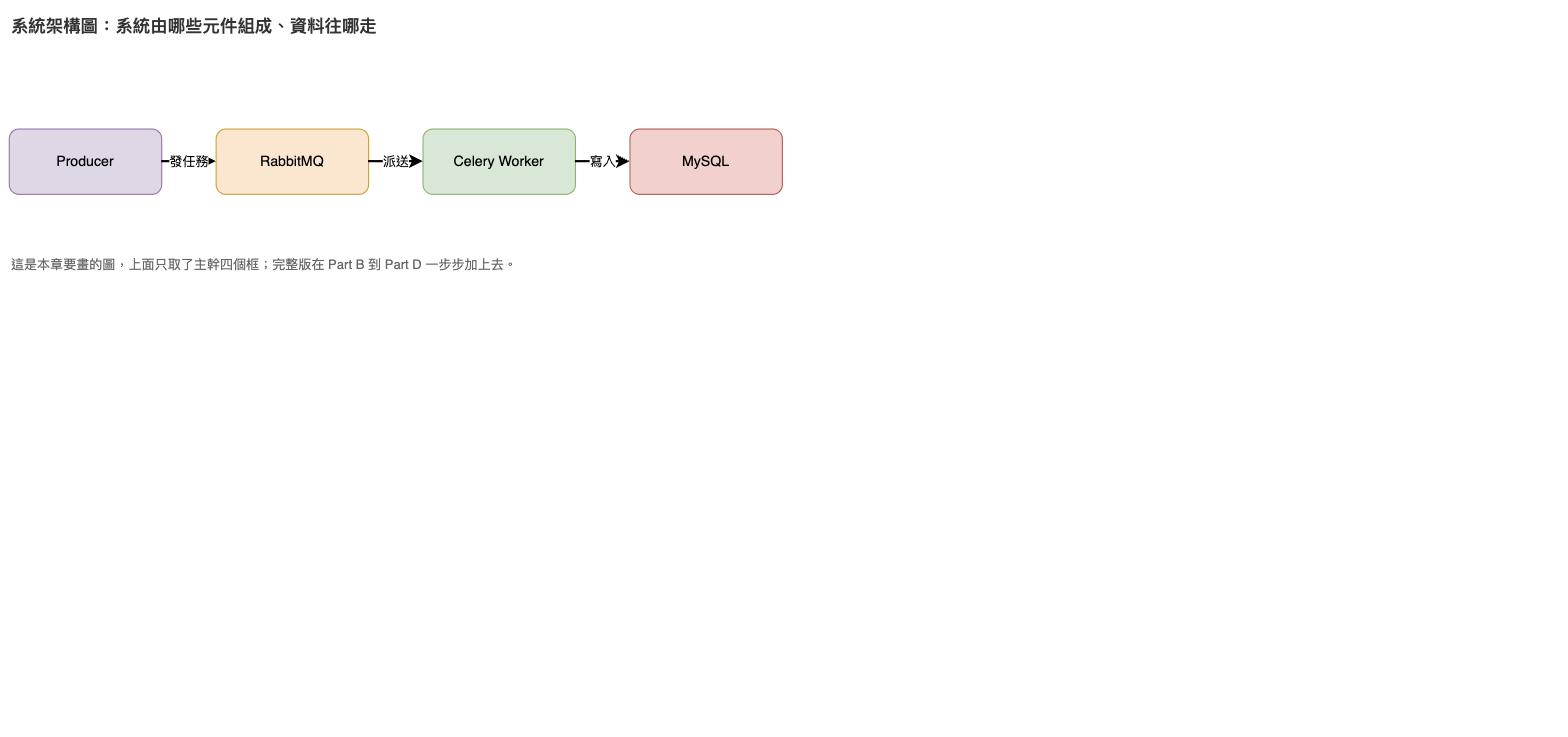

系統架構圖——同一套爬蟲，改問「由哪些元件組成、資料往哪走」，畫出來的是元件之間的關係，沒有先後順序的判斷：

系統架構圖範例

系統架構圖沒有國際標準符號，靠的是業界慣例加上你自己的圖例：

畫法	代表什麼	用的時候要注意
方框	一個服務或元件	名稱用實際跑起來的那個名字，例如容器名 `crawler_twse`
圓柱	資料儲存	資料庫、佇列這種「資料會留下來」的地方
虛線框	一個邊界，例如一台機器、一個網路、一個雲端專案	框的標題要寫出這個邊界叫什麼
官方圖示	託管服務	用雲端商提供的圖示庫，不要自己畫近似的圖案
實線箭頭	資料或任務實際流動的方向	箭頭方向就是資料的方向，不是呼叫的方向
虛線箭頭	由你定義的另一類關係，例如管理介面或外部呼叫	定義了就要寫進圖例，整張圖一致

規則有三條：一層只放一個抽象高度，不要把「一整台 VM」和「VM 裡的一個行程」畫成同樣大小的框；框上補關鍵屬性，例如 port 或版本；一定要有圖例，因為這種圖沒有標準，讀者不會通靈。

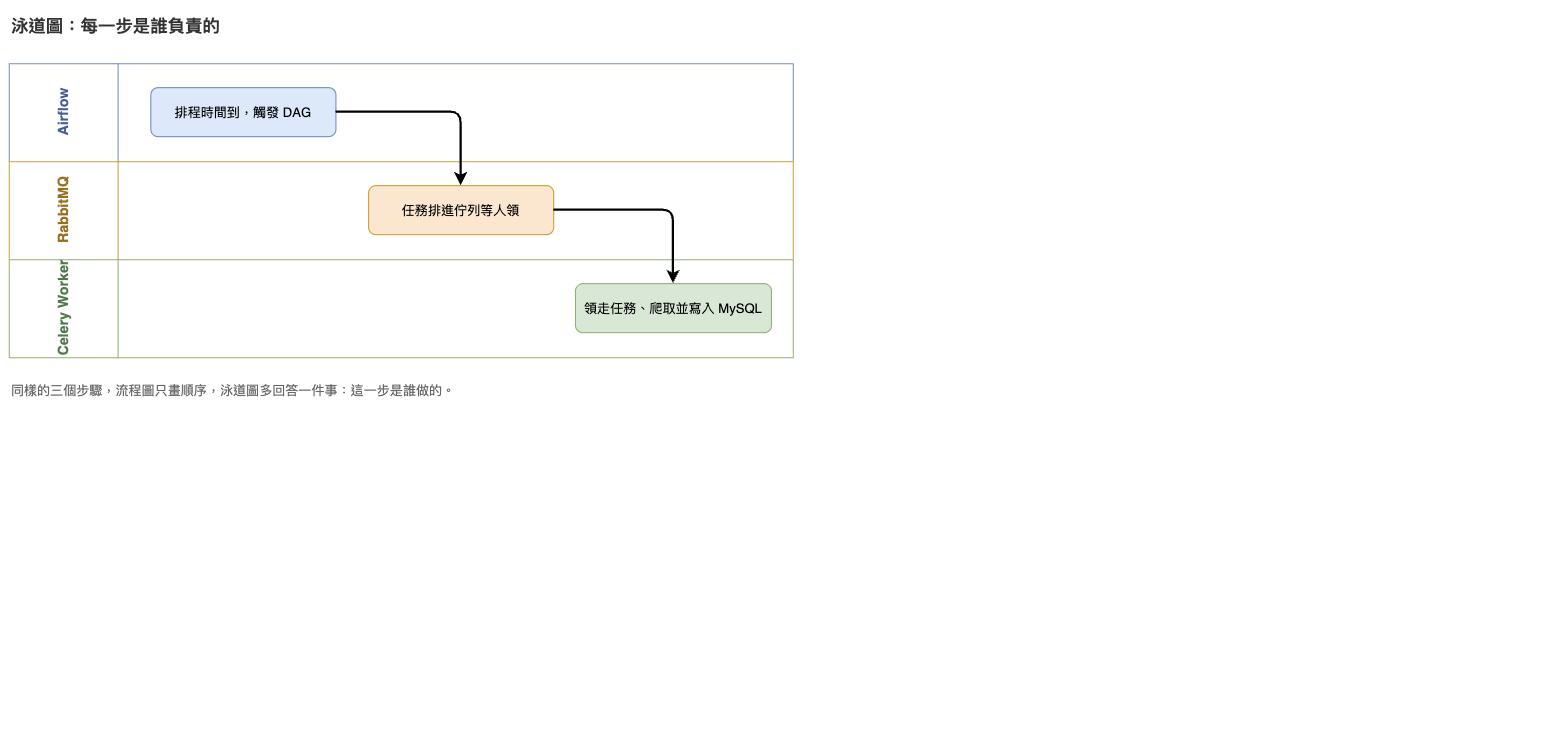

泳道圖——步驟跟流程圖一樣，但每一步放進負責它的那條泳道，多回答了「這一步是誰做的」：

泳道圖範例

畫法	代表什麼	用的時候要注意
一條泳道	一個負責的角色或系統	一張圖只用一種分法，全部用人或全部用系統，不要混
泳道標題	那條泳道的負責者	橫式泳道寫在左側，直式泳道寫在上方
框	一個步驟，放在負責它的那條泳道裡	一個步驟只能屬於一條泳道
跨泳道的箭頭	責任從一方交到另一方	交接次數就是責任轉移次數，次數越多流程越容易出問題

規則有兩條：步驟由左到右照時間排；如果某個步驟你不確定該放哪條泳道，代表那件事的責任歸屬本身還沒講清楚，這是泳道圖最有價值的地方。

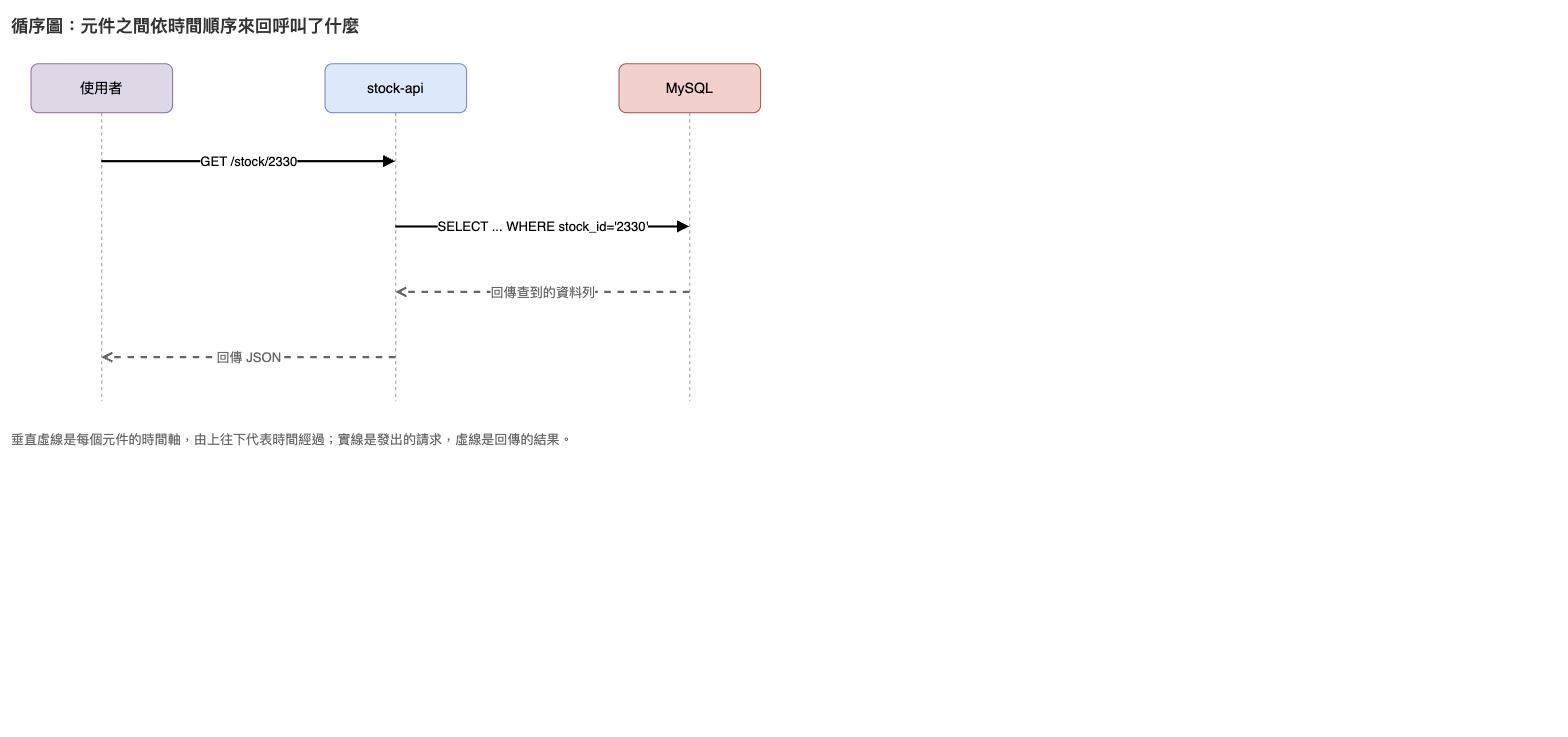

循序圖——垂直虛線是每個元件的時間軸，由上往下代表時間經過；實線是發出的請求，虛線是回傳的結果：

循序圖範例

畫法	代表什麼	用的時候要注意
上方的方框	參與者，可以是服務、程式物件或人	由左到右排，發起的那一方通常放最左邊
垂直虛線	生命線，由上往下代表時間經過	時間只往下走，箭頭不能往上畫
實線加實心箭頭	同步呼叫，發出後要等對方回應	線上寫「呼叫了什麼」，例如 `GET /stock/2330`
虛線加開放箭頭	回傳結果	它不是新動作，只是把結果送回去
實線加開放箭頭	非同步訊息，送出就不等回應	第 3 章 `apply_async()` 發任務就是這一種
細長矩形	該參與者正在處理事情的那段期間	可以省略，圖會比較乾淨

規則有兩條：訊息寫「做了什麼動作」而不是寫協定名稱；一張圖只畫一個情境，成功路徑一張、失敗路徑另外一張，不要把兩種結果塞在同一張。

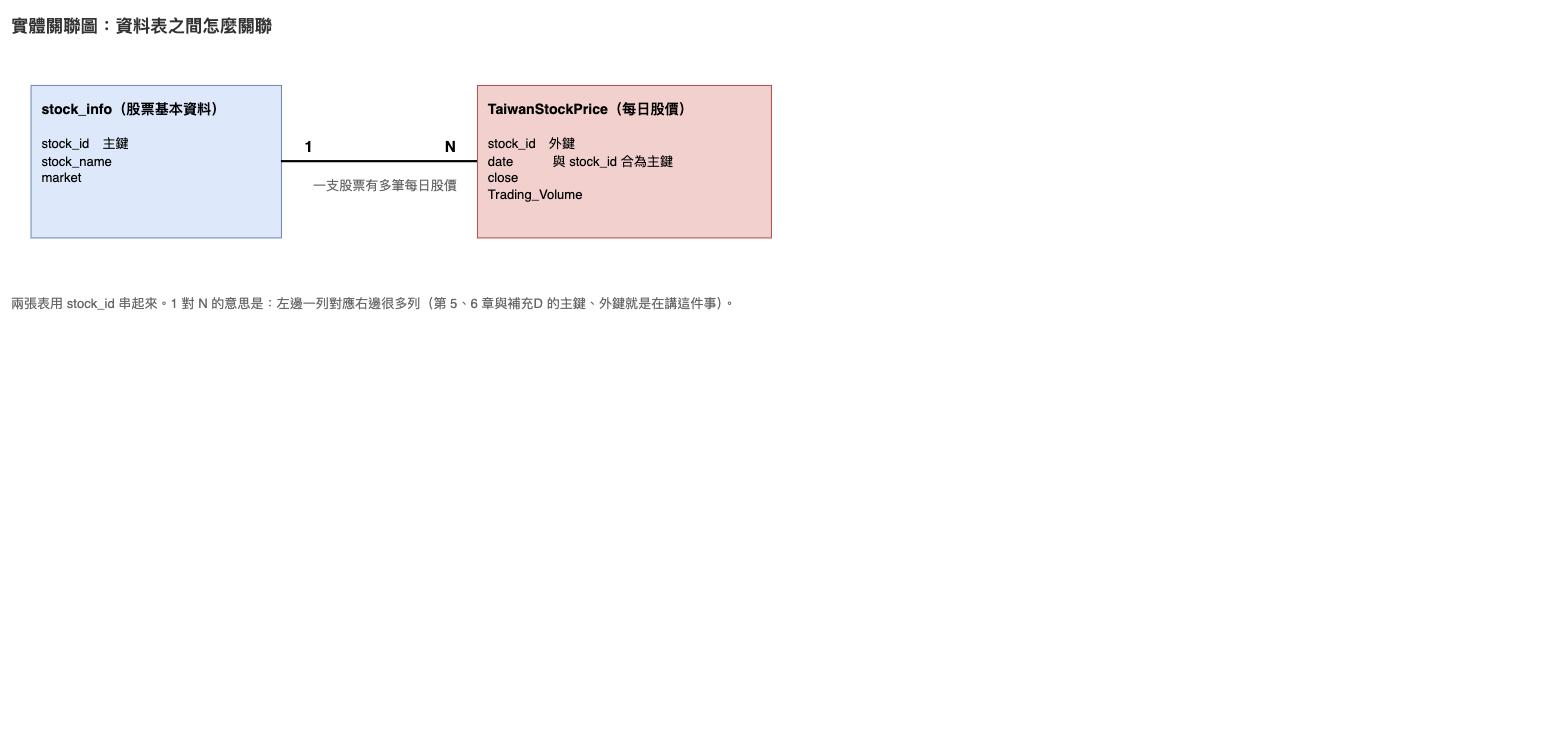

實體關聯圖——不畫行為，只畫資料表的欄位與表之間的關聯，1 對 N 表示左邊一列對應右邊多列：

實體關聯圖範例

畫法	代表什麼	用的時候要注意
方框	一個實體，通常就是一張資料表	框名用實際的表名
框內的每一列	一個欄位	主鍵與外鍵一定要標出來，其他欄位可以只列重要的
兩框之間的連線	這兩張表有關聯	線上用一句白話寫出關聯的意思
線兩端的 1 與 N	基數，一列對應到對方幾列	`1 對 N` 最常見：一支股票對應多筆每日股價

規則有兩條：欄位型別可以省略，但主鍵與外鍵不能省，因為那是關聯成立的依據；遇到多對多的關係要拆成一張中介表，不要直接畫一條 N 對 N 的線。

這些圖的共通結構只有兩樣東西：節點（框，代表元件或活動）與連線（箭頭，代表順序或關係）。draw.io 的操作邏輯就建立在這兩樣上——先拉出節點，再從節點邊緣拉出連線。學會這一套，畫上表任何一種圖都是同一組動作。

另外要注意團隊有沒有既定規範。例如業務流程圖有 BPMN 這種標準符號系統，規定了什麼形狀代表什麼意思。沒有規範時，自己定的規則要一致，並且寫進圖例。

draw.io 是什麼

由 diagrams.net 團隊維護的開源繪圖工具，在瀏覽器裡直接用，免費、不需要註冊帳號。網址 app.diagrams.net（舊網址 draw.io 會轉過去，兩個名字指的是同一個東西）。

它跟多數線上工具不同的地方是檔案存在哪由你決定：可以存到自己的電腦、Google 雲端硬碟、OneDrive、GitHub 或 GitLab。這一章選擇存到本機再放進 git repo，跟程式碼一起版控。

架構圖畫的是「讀者需要理解的層級」

第 13 章的全架構圖畫了 8 個框，但 docker-compose-all.yml 定義的是 13 個容器。差在哪裡：

實際的容器	圖上怎麼處理	理由
`airflow-postgres`、`airflow-init`、`airflow-webserver`、`airflow-scheduler`	收成一個「Airflow」框	讀者要知道的是「有一個排程器」，不是它內部有幾個行程
`mongodb`、`mongo-express`（補充D）	不畫	跟主線資料流無關
`rabbitmq`、`mysql`、`crawler_twse`、`crawler_tpex` 等	各自一個框	它們是資料流上的節點，少一個就看不懂

架構圖不是把 docker ps 的輸出抄一遍。畫之前先問一句：這個框拿掉，讀者還看得懂資料怎麼流動嗎？ 看得懂就不用畫。

兩種檔案，用途不同

格式	是什麼	什麼時候用
`.drawio`	圖的原始檔，內容是一段 XML	這張圖之後還要修改、要進 git、要跟別人協作
`.png` / `.svg`	從原始檔匯出的圖片，不能再編輯	這張圖要貼進投影片、文件或簡報

.drawio 是純文字，所以 git 看得出改了哪一行。只存 PNG 的話，下次要改就得整張重畫。draw.io 另外提供「PNG 內嵌圖表副本」的選項——匯出的 PNG 檔裡藏著 XML，把那張 PNG 拖回 draw.io 就能繼續編輯。

這一章的檔案

檔案	說明
`課程手冊/drawio/本地端架構圖.drawio`	本地端的完成版，自己畫完可以打開對照
`課程手冊/drawio/GCP雲端架構圖.drawio`	雲端版的範本，Part F 會打開它講解
`課程手冊/drawio/五種圖的範例.drawio`	六頁：五種圖各一頁，加一頁流程圖符號對照

一步一步

Part A：開場與介面

A-1 開啟 draw.io

瀏覽器打開 app.diagrams.net，不用註冊也不用安裝。

介面語言預設跟著瀏覽器走。要固定成繁體中文，網址後面加參數：

https://app.diagrams.net/?lang=zh-tw

目前的版本打開就是一張空白畫布，不會先問你檔案要存哪裡。要叫出儲存位置的選單，網址加 splash=1：

https://app.diagrams.net/?lang=zh-tw&splash=1

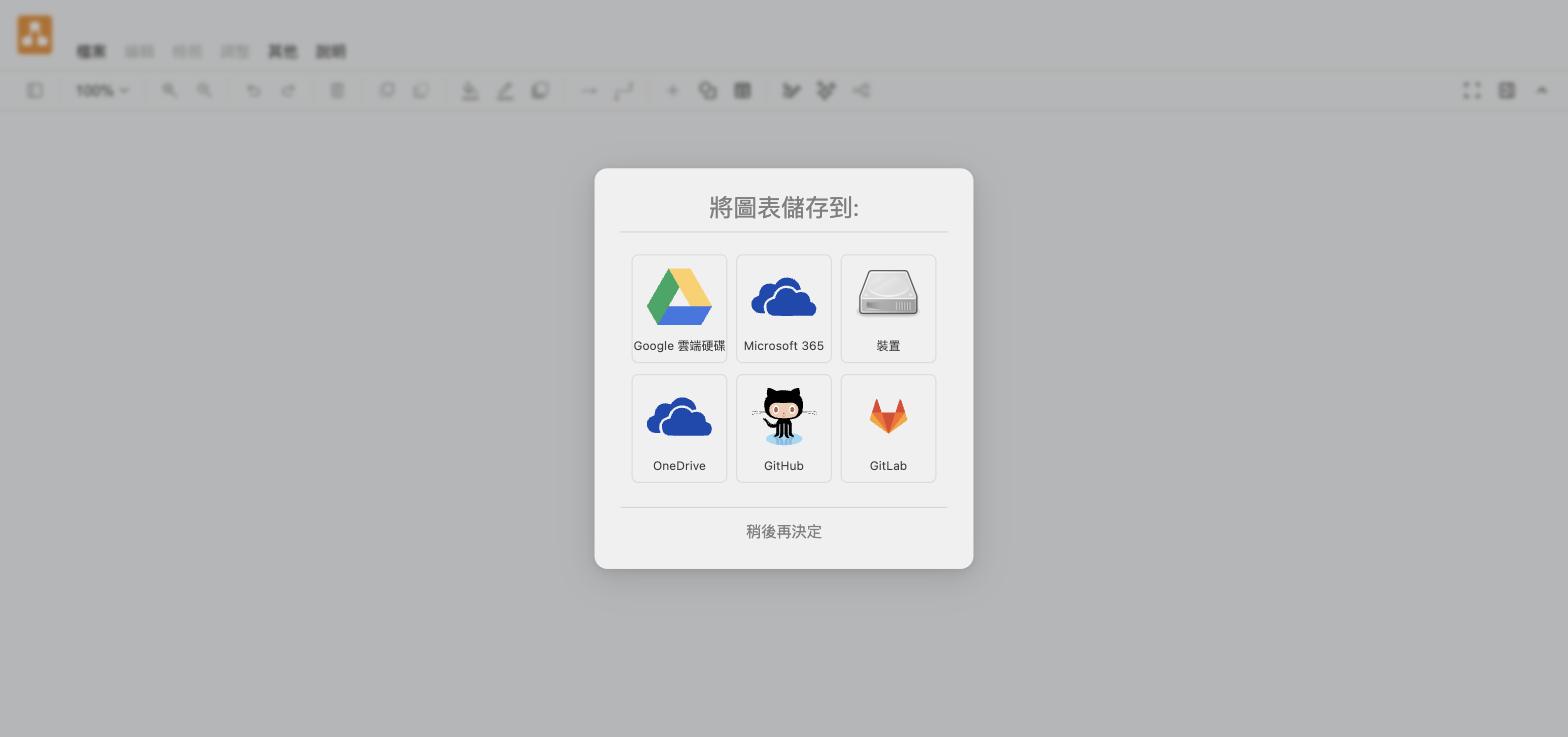

選擇儲存位置

這一章選「裝置」，檔案留在自己電腦上。按「稍後再決定」也可以，之後用 檔案 → 另存新檔 一樣能選。

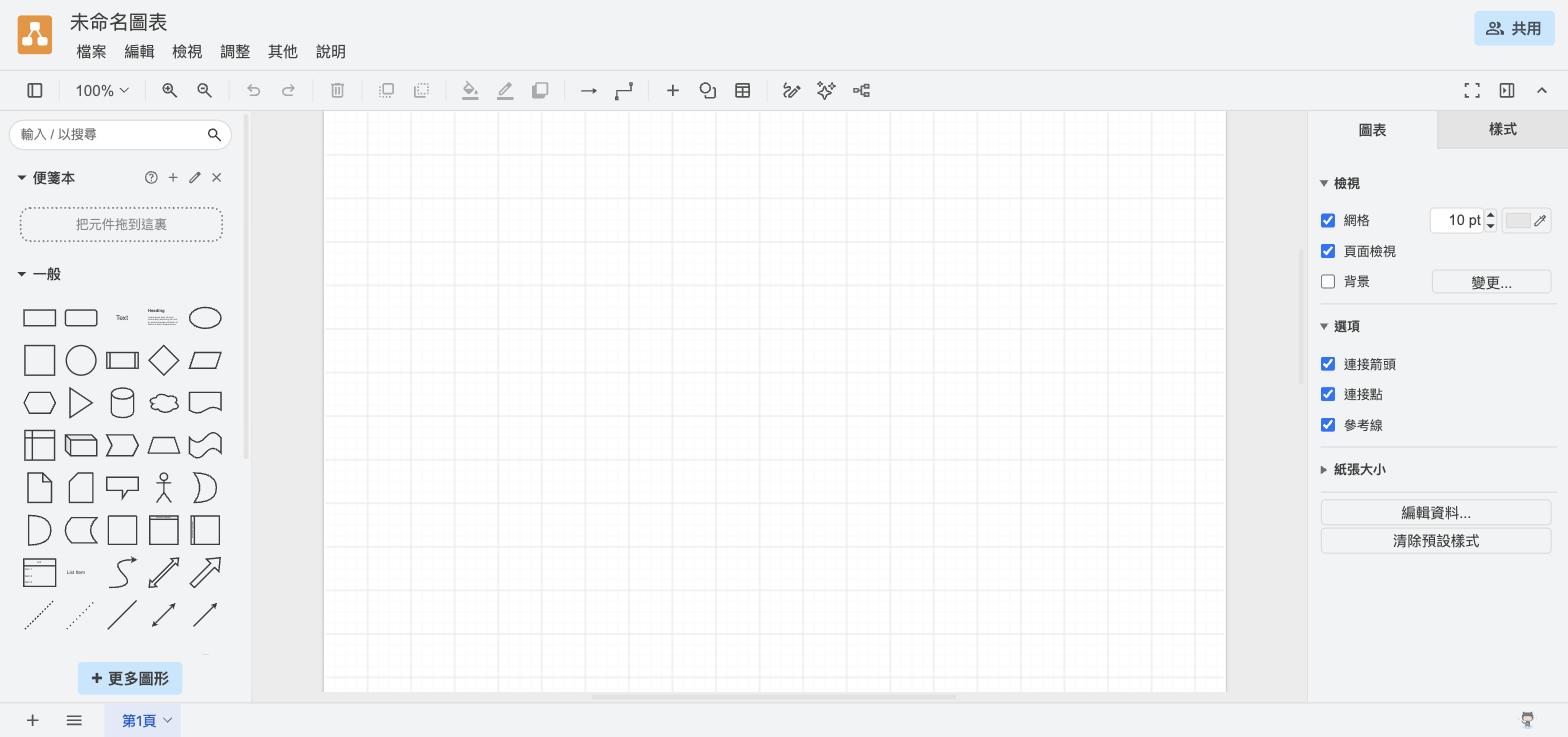

A-2 認識介面三區

draw.io 介面三區

區域	位置	作用
圖形庫	左側	上方是搜尋框，下方是分類圖形。拖出來就能用
畫布	中間	圖畫在這裡。白色範圍是頁面邊界
格式面板	右側	分兩個分頁：沒選取任何東西時是「圖表」（網格、背景、紙張大小），選取物件後切到「樣式」（顏色、線條、字型）

A-3 先存檔

檔案 → 儲存，選擇存到裝置，命名為 本地端架構圖.drawio。

之後每改一段就存一次。畫布有未儲存的變更時，功能表右邊會出現橘色的「修改未儲存。點此以儲存。」，點它就存檔。網頁版沒有自動存檔到你的硬碟，關掉分頁前一定要先存。

Part B：第一輪——先畫資料流主幹

這一輪只畫四個框：Producer → RabbitMQ → Celery Worker → MySQL。它們是資料實際流動的路徑。

B-1 拉出第一個框

左側「一般」分類的第二個圖形是圓角矩形，用滑鼠拖到畫布上。

B-2 輸入文字

在框上雙擊，直接打字輸入 Producer，按 Esc 結束編輯。

B-3 複製出另外三個

選取剛才那個框，按 Cmd+D（Windows 是 Ctrl+D）複製一份，拖到右邊。重複到共有四個框。

用複製而不是重新拖，四個框的大小會完全一致，不用事後對齊。

B-4 依序改名

四個框分別雙擊改成 Producer、RabbitMQ、Celery Worker、MySQL。

B-5 連線

滑鼠移到 Producer 框的邊緣，框的四邊會出現藍色方向箭頭；從箭頭往 RabbitMQ 拖曳，放開就連上了。

兩種接法要分清楚：

接法	怎麼做	差別
固定連接點	對準邊緣上的藍色 ✕ 再拖	線永遠接在那個點，移動框之後線可能繞遠路
浮動連接	對準框中央，框整個變藍時放開	移動框之後，線會自己改接最近的一邊

畫架構圖用浮動連接比較省事，之後調位置不用重接。

B-5+ 更快的做法：點箭頭直接生出下一個框

上面 B-3 到 B-5 是「先複製四個框、再一條一條連起來」。draw.io 有一個做法可以把兩件事合成一個動作：

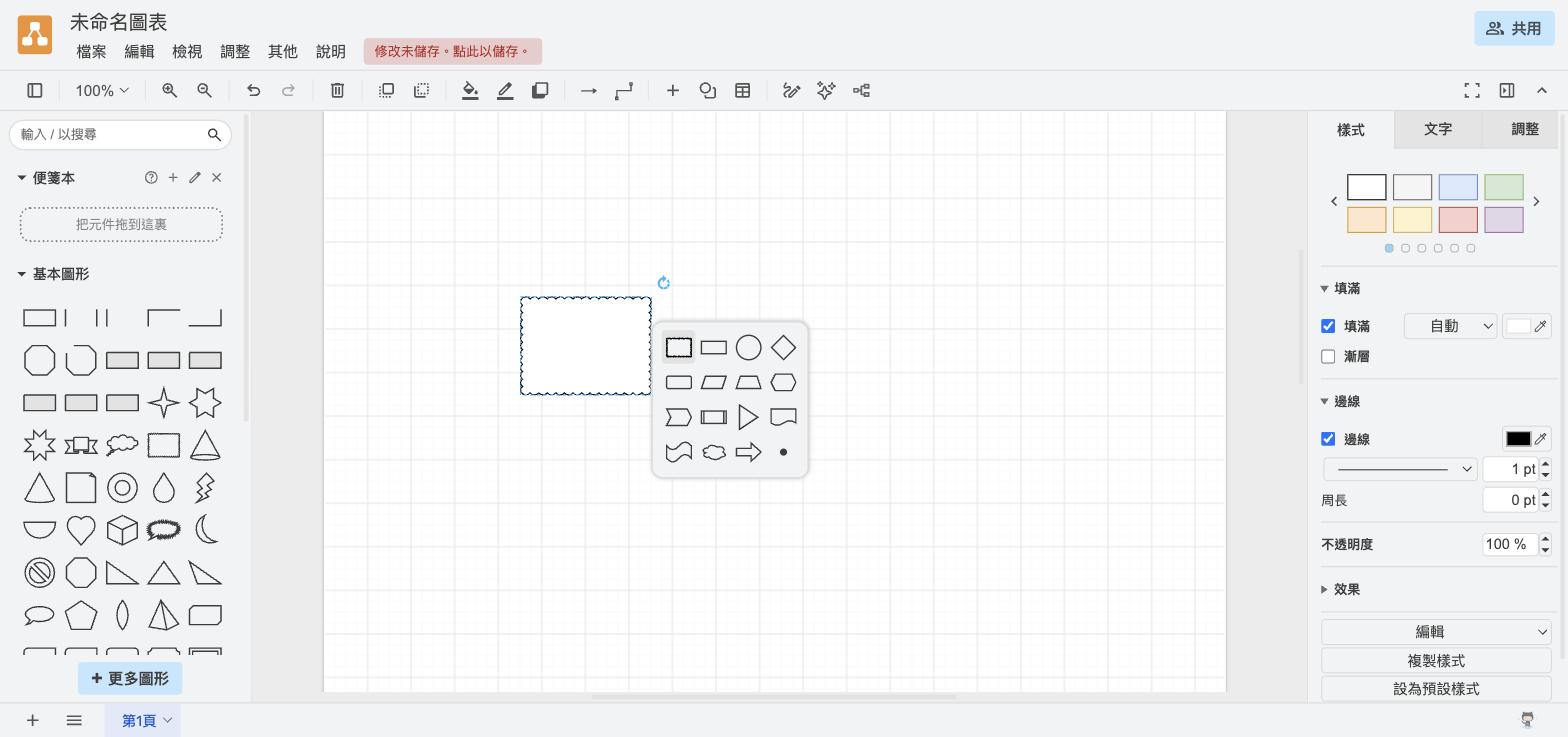

滑鼠移到框上出現方向箭頭時，不要拖曳，直接點一下那個箭頭：

箭頭指的方向已經有框：直接連線過去。
箭頭指的方向是空白：跳出圖形選擇器，點哪個圖形就在那裡生出那個框，而且線已經連好。

點箭頭生出下一個圖形

畫一長串直線流程時，這個做法比「複製、拖到定位、再拉線」快很多，而且新框的間距是系統算好的，不用再對齊。第一個框放好之後，主幹剩下三個框可以用這個方式一路點出來。

B-6 幫線加文字

在線上雙擊，輸入 發任務。三條線分別是 發任務、派送任務、寫入。

線上的文字要寫「這條線在做什麼」，不是寫協定名稱。看圖的人想知道的是資料為什麼會從左邊跑到右邊。

B-7 上色

選取框，右側切到「樣式」分頁，點色票換填色。同一種角色用同一個顏色：佇列一色、執行者一色、資料庫一色。

原則一：先畫主幹。 主幹是「資料往哪走」，不是「總共有幾個容器」。主幹畫完，整張圖的骨架就定了。

Part C：第二輪——加上監控與管理

這一輪加三個框：Flower、phpMyAdmin、Metabase。它們不在資料流上，是給人看的介面。

C-1 加三個灰框

一樣用複製的方式做出三個框，填色改成灰色，放在主幹下方。

C-2 改成虛線連接

從灰框拉線到它管理的對象（Flower 連 RabbitMQ、phpMyAdmin 和 Metabase 連 MySQL）。

選取線之後，右側「樣式」分頁找到線條樣式，選虛線。

C-3 對齊

按住 Shift 選取三個灰框 → 調整 → 對齊 → 上 讓它們在同一水平線上。

拖曳時畫面上出現的藍色細線是參考線，會自動對齊到附近物件的邊或中心。

C-4 複製樣式

改好一個框的樣式後，選取它，點右側「樣式」分頁最下方的「複製樣式」，再選取另一個框用 編輯 → 貼上樣式——只套用外觀，不動文字。

原則二：旁支不要搶主幹的視覺重量。 灰色加虛線，讀者不必細看就分得出「這條線是人在看，不是資料在流」。

Part D：第三輪——編排層與標註

D-1 把 Airflow 放到最上面

新增一個框 Airflow，放在 Producer 正上方，往下連一條線標 觸發。

Airflow 不在資料流上，它是指揮資料流的那一層，所以放在上方獨立一層。

D-2 外部系統用虛線框

新增 FinMind API，邊框改成虛線。從 Celery Worker 拉一條虛線上去，標 呼叫 API 取股價。

虛線框代表「不是我們維護的東西」。看圖的人才知道這個框壞掉時不能去重開容器。

D-3 補上 port 與章節

每個框的文字補第二行，例如 RabbitMQ 底下加 :5672　:15672　訊息佇列（第 1、4、7 章）。

在框裡換行的方法是編輯文字時按 Shift+Enter。

D-4 加圖例

畫一個虛線框，裡面放一條實線箭頭和一條虛線箭頭，各自寫上代表什麼。

D-5 加一個註記框

用不同底色寫下「這張圖畫 8 個框，但 compose 檔定義了 13 個容器」那段說明。

原則三：分層畫，一層一個抽象高度。 編排層、執行層、觀測層各自成排，加上圖例，看圖的人就不需要再問你。

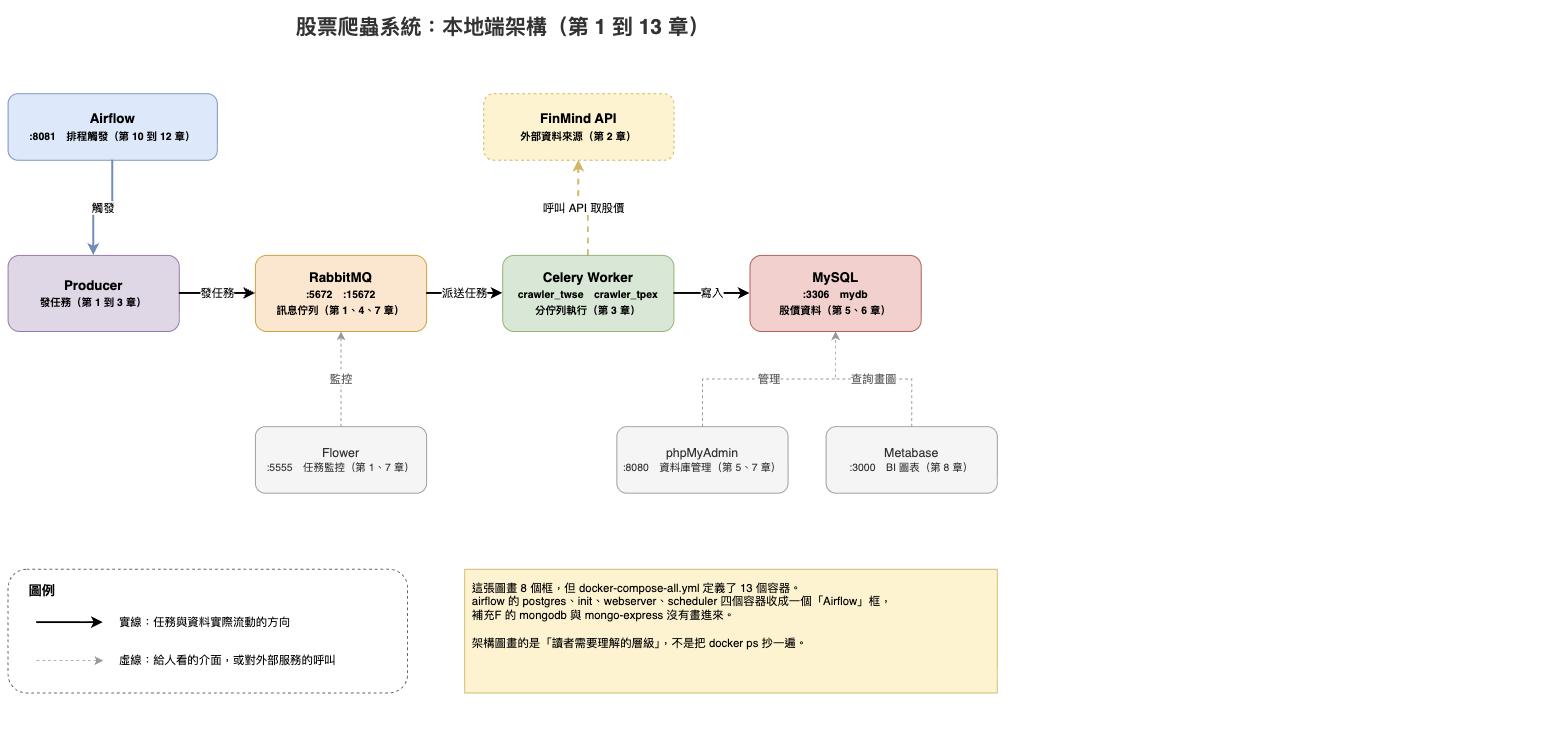

畫完的結果：

本地端架構圖

Part E：匯出與版控

E-1 匯出圖片

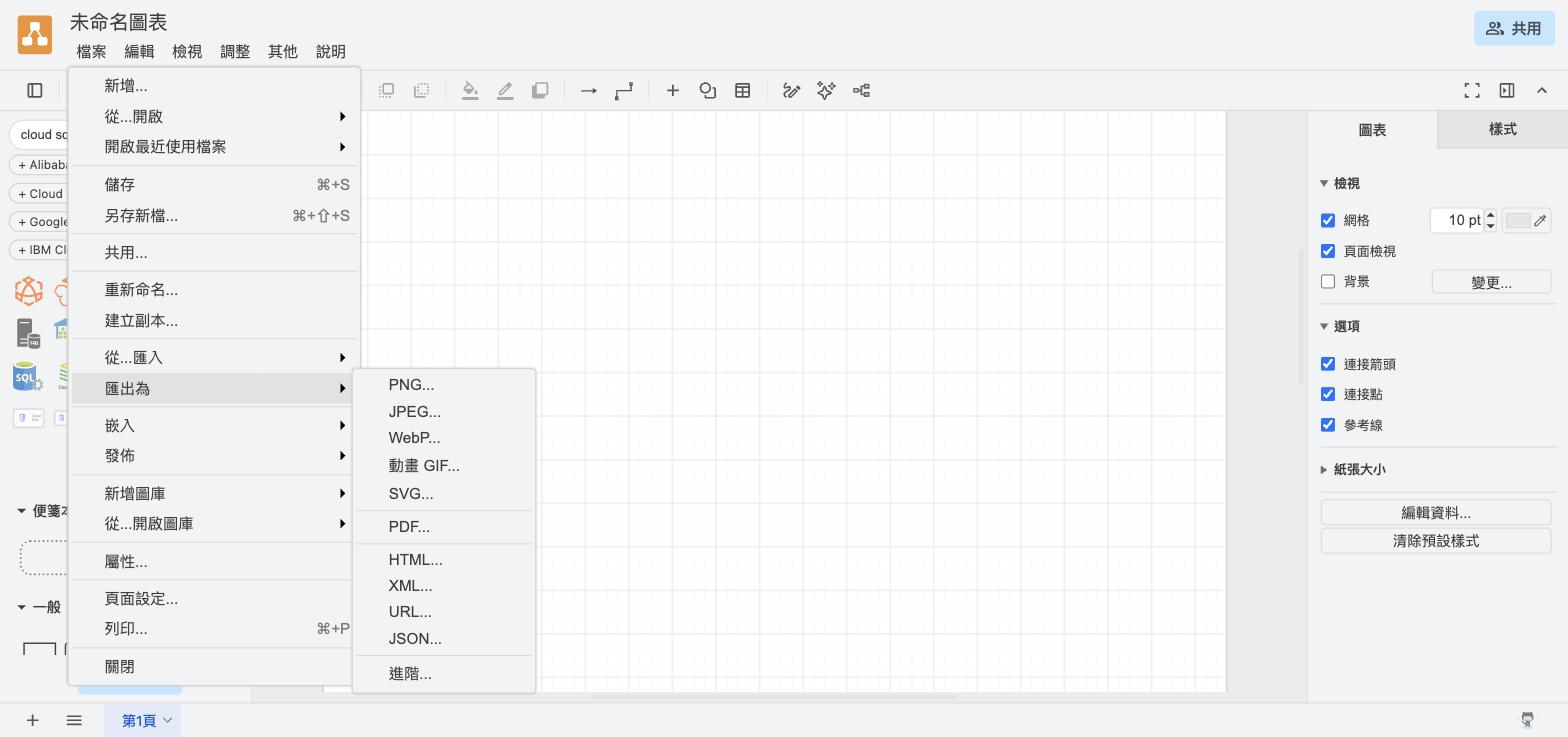

檔案 → 匯出為 → PNG。

匯出為選單

對話框裡三個選項要知道：

選項	建議	理由
縮放	要貼投影片就填 200%	維持 100% 投影出來會糊
透明背景	要貼深色投影片時勾起來	不勾的話圖片會帶一塊白底
包含圖表副本	建議一律勾起來	勾了會把 XML 藏進 PNG，之後可以把 PNG 拖回 draw.io 繼續改

E-2 原始檔進 repo

檔案 → 儲存 存成 .drawio，放到專案的 課程手冊/drawio/ 底下，跟程式碼一起 commit。

.drawio 是 XML，git diff 看得出改了哪些節點。

E-3 用 VS Code 開

VS Code 安裝 Draw.io Integration 擴充後，直接點開 repo 裡的 .drawio 檔就能編輯，不用再開瀏覽器。介面跟網頁版一樣。

Part F：雲端版——GCP 圖示庫

F-1 啟用圖形庫

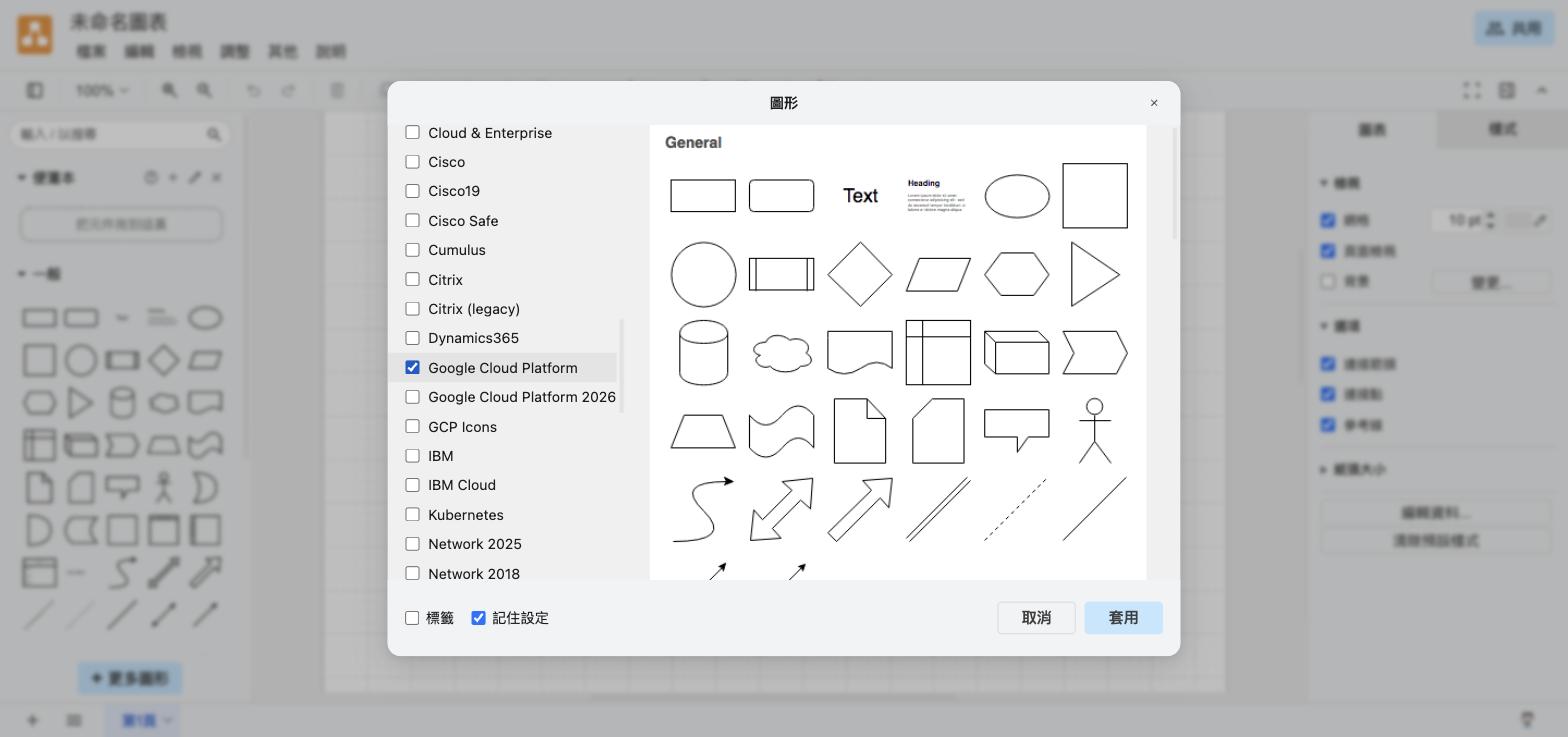

左下角「更多圖形」→ 分類捲到「網路」→ 勾選 Google Cloud Platform → 套用。

啟用 GCP 圖形庫

清單裡有三個名字相近的選項，差別是：

名稱	內容
Google Cloud Platform	產品層級的圖示，數量最多。本章的範本用這一組
Google Cloud Platform 2026	較新的一組，以服務類別為主，產品圖示比較少
GCP Icons	另一套圖示風格

F-2 不啟用也能找到

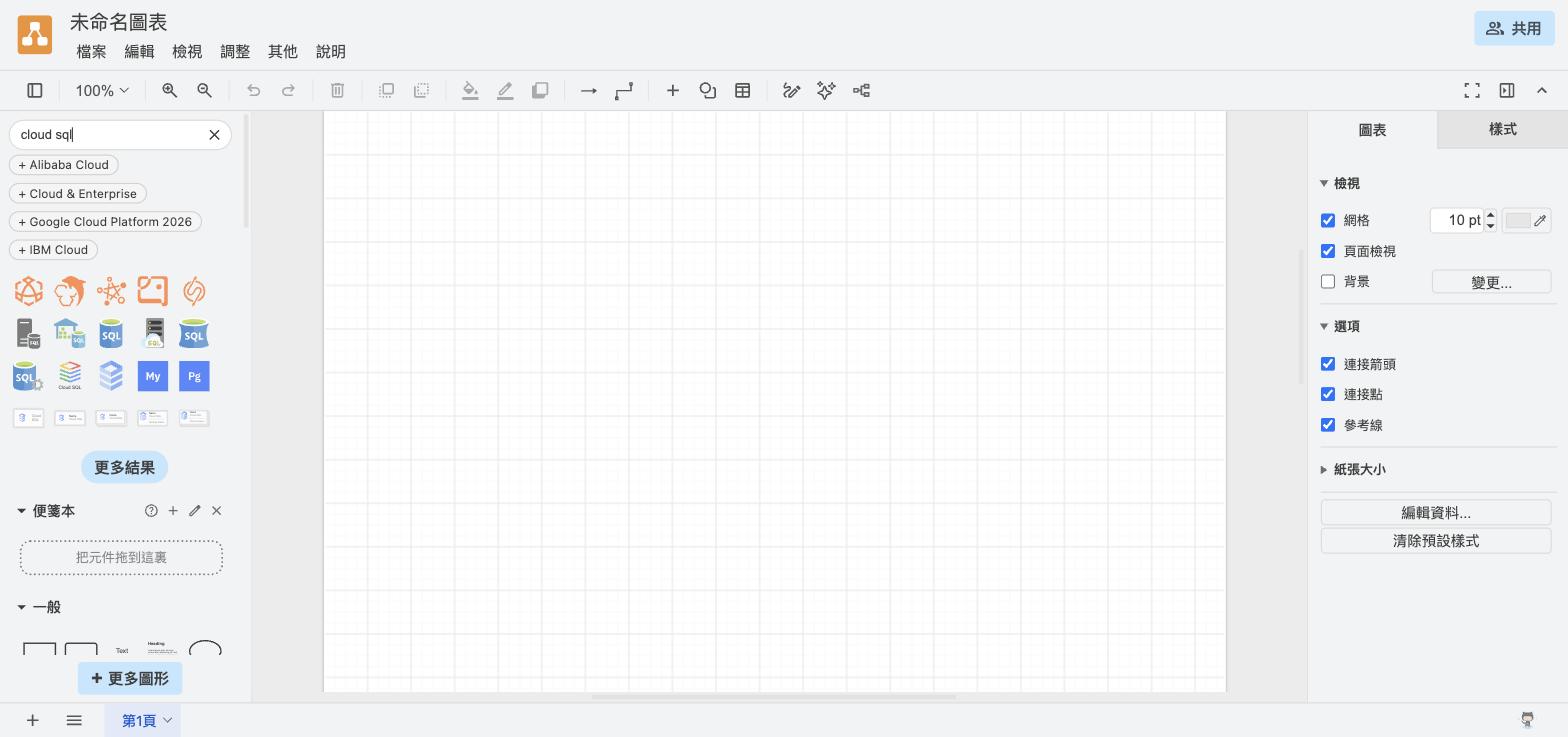

左上角搜尋框直接打 cloud sql，搜尋範圍涵蓋所有圖形庫，不必先啟用：

搜尋圖形

啟用圖形庫的好處是圖示常駐在左側，畫整張雲端圖時比較快。

F-3 打開範本對照

開啟 課程手冊/drawio/GCP雲端架構圖.drawio：

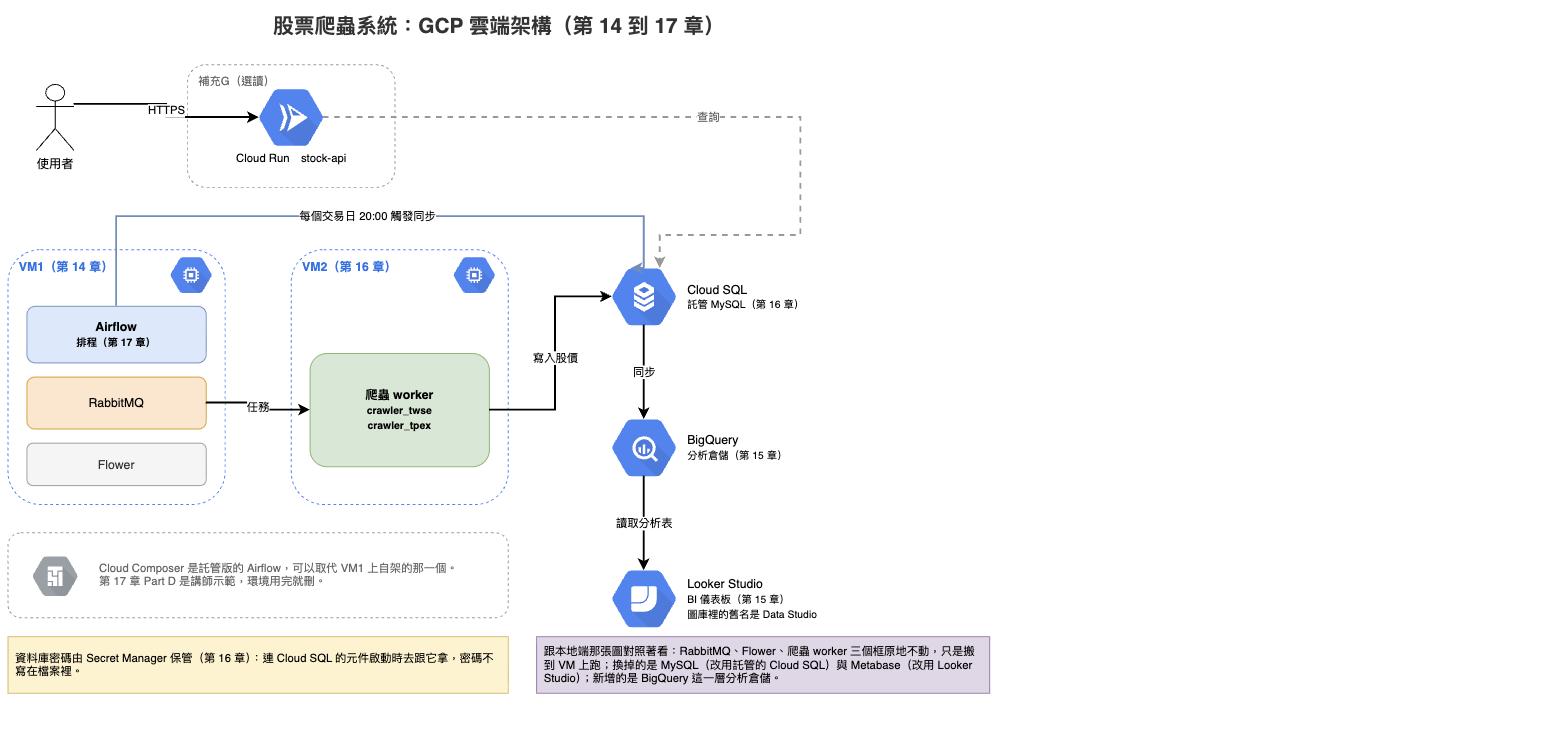

GCP 雲端架構圖

跟本地端那張並排看，三件事：

情況	元件
原地不動，只是搬到 VM 上跑	RabbitMQ、Flower、爬蟲 worker、Airflow
換成託管服務	MySQL → Cloud SQL、Metabase → Looker Studio
新增的一層	BigQuery（分析倉儲）

畫這張圖時會遇到兩個細節：

Secret Manager 在圖形庫裡沒有對應圖示，所以範本用一個註記框說明它的角色，沒有畫成方框。圖庫沒有的東西，用文字講清楚就好，不必硬找一個近似的圖示——用錯圖示比沒有圖示更容易誤導。
Looker Studio 在圖庫裡的名字是 Data Studio，那是它改名前的舊稱。搜尋 looker 找不到就改搜 data studio。

F-4 VM 邊界怎麼畫

VM1 和 VM2 各用一個虛線框把裡面的服務圈起來，框的標題寫 VM 名稱。虛線框把「哪些服務跑在同一台機器上」直接標示出來，這正是第 16 章拆成兩台之後最需要表達的資訊。

Mermaid：寫在文件裡的圖

draw.io 產出的是圖片檔。Mermaid 是另一條路：用文字語法描述圖，讓 Markdown 檔在渲染時自己畫出來。

兩者的差別

	draw.io	Mermaid
怎麼畫	用滑鼠把圖形拖到畫布上再連線	用文字語法描述節點與連線
版面控制	每個框的位置都由你決定	位置由排版引擎決定，你只能給方向提示
放在哪	圖檔和原始檔各存一份，共兩個檔案	語法直接寫在 `.md` 檔裡，沒有額外檔案
改一個字	要開編輯器改完再匯出一次圖片	改完文字存檔就生效
適合	版面要精緻的圖，例如投影片與對外文件	跟著程式碼一起改的圖，例如 README 與設計文件

判斷方式：這張圖會不會跟著程式碼一起改？ 會的話用 Mermaid，改程式碼時順手改幾個字就好；不會、而且要拿去簡報的，用 draw.io。

本地端架構的 Mermaid 版

```mermaid
flowchart LR
    AF["Airflow<br/>:8081 排程觸發"] -->|觸發| P["Producer<br/>發任務"]
    P -->|發任務| MQ["RabbitMQ<br/>:5672 訊息佇列"]
    MQ -->|派送任務| W["Celery Worker<br/>crawler_twse / crawler_tpex"]
    W -->|寫入| DB[("MySQL<br/>:3306 mydb")]
    W -.->|呼叫 API 取股價| FM["FinMind API"]
    FL["Flower :5555"] -.->|監控| MQ
    PMA["phpMyAdmin :8080"] -.->|管理| DB
    MB["Metabase :3000"] -.->|查詢畫圖| DB
```

語法只有幾個記號：

寫法	意思
`flowchart LR`	流程圖，方向由左到右（`TD` 是由上到下）
`A --> B`	實線箭頭
`A -.-> B`	虛線箭頭
`-->\|文字\|`	箭頭上加標籤
`A["文字"]`	方框
`A[("文字")]`	圓柱形，慣例用來表示資料庫
`<br/>`	框內換行

雲端架構的 Mermaid 版

```mermaid
flowchart LR
    U(("使用者")) -->|HTTPS| CR["Cloud Run<br/>stock-api（補充H 選讀）"]
    CR -.->|查詢| SQL
    subgraph VM1["VM1（第 14 章）"]
        AF["Airflow 排程"]
        MQ["RabbitMQ"]
        FL["Flower"]
    end
    subgraph VM2["VM2（第 16 章）"]
        W["爬蟲 worker"]
    end
    MQ -->|任務| W
    W -->|寫入股價| SQL[("Cloud SQL<br/>託管 MySQL")]
    AF -->|每個交易日 20:00 觸發同步| SQL
    SQL -->|同步| BQ[("BigQuery<br/>分析倉儲")]
    BQ -->|讀取分析表| LS["Looker Studio"]
```

subgraph 就是 draw.io 裡的那個虛線框，用來把同一台機器上的服務圈在一起。

哪裡看得到 Mermaid 的圖

環境	支援情況
GitHub	`.md` 檔裡的 ```mermaid 區塊直接渲染
VS Code	內建 Markdown 預覽即可（舊版需裝 Mermaid 擴充）
draw.io	`調整 → 插入 → 進階 → Mermaid`，貼語法就轉成可拖曳的圖形

最後一項是兩個工具的接點：用 Mermaid 快速把結構打出來，匯進 draw.io 之後再手動調版面。

想一想

Q1：為什麼第 13 章的架構圖不把 airflow-postgres 畫出來？

因為它是 Airflow 自己的 metadata 資料庫，存的是 DAG 狀態與執行紀錄，不在股價資料的流動路徑上。看圖的人要理解的是「股價怎麼從 FinMind 進到 MySQL」，多畫一個框只會讓主線變模糊。反過來說，如果今天畫的是「Airflow 為什麼啟動失敗」的排錯圖，那 postgres 就一定要畫。同一套系統，目的不同，該畫的框就不同。

Q2：什麼情況下該用實線、什麼情況該用虛線？

這張圖的規則是：實線代表任務與資料實際流動的方向，虛線代表人在看的介面或對外部服務的呼叫。規則本身可以自己定，重點是定了就要一致，而且要寫進圖例。沒有圖例的線條樣式差異，讀者只會覺得畫圖的人隨手亂畫。

練習

練習 1：把 Metabase 換成 Looker Studio

打開本地端那張圖，另存一份，把 Metabase 那個框換成 Looker Studio，並且改成從 BigQuery 讀資料。畫完之後跟雲端版範本對照，看看差在哪裡。

練習 2：畫第 16 章的搬家過程

用兩張並排的圖表達「搬家前」與「搬家後」：搬家前是單台 VM 跑全部服務，搬家後是 VM1／VM2 加 Cloud SQL。重點在讓讀者看得出哪些東西移動了、哪些沒動。

練習 3：用 Mermaid 重寫

把練習 2 的兩張圖改用 Mermaid 寫進一個 .md 檔，推到 GitHub 上確認渲染正常。比較一下：哪一種畫起來比較快、哪一種版面比較合你的預期。

排錯

你遇到的狀況	原因	怎麼解
拖不出連線，反而把整個框拖走了	滑鼠位置在框的內部，不在邊緣	移到框的邊緣，等出現藍色方向箭頭再拖
移動框之後線的位置變得很奇怪	用了固定連接點（藍色 ✕）	刪掉線重畫，這次對準框中央、等整個框變藍再放開
框裡的文字沒辦法換行	直接按 Enter 會結束編輯	編輯文字時用 `Shift+Enter` 換行
匯出的 PNG 邊緣被切掉	匯出範圍設成了「頁面」而框超出頁面邊界	匯出對話框把範圍改成「圖表」
開啟別人的 `.drawio` 時圖示變成空白方框	該圖用到的圖形庫檔案沒載入完成	重新整理頁面；圖形庫是用到才下載的，不需要事先勾選
圖庫裡搜不到 Looker Studio	圖庫用的是改名前的舊稱	改搜尋 `data studio`
GitHub 上 Mermaid 區塊顯示成純文字	程式碼區塊的語言標記沒寫或拼錯	確認開頭是 ```mermaid，全小寫

收工

draw.io 網頁版沒有需要關閉的服務。要確認的只有一件事：.drawio 原始檔存起來了嗎？

只匯出 PNG 而沒存原始檔的話，下次要改就得整張重畫。

本章總結

架構圖畫的是讀者需要理解的層級，不是容器清單——畫每個框之前先問「拿掉它，讀者還看得懂嗎」
畫的順序是先資料流主幹、再監控旁支、最後疊編排層；一層一個抽象高度
線條樣式的規則可以自己定，但整張圖要一致，而且要寫進圖例
外部系統與可替換方案用虛線框標示，讀者才知道哪些東西不歸自己管
.drawio 原始檔要進 git，PNG 只是出圖；匯出時勾「包含圖表副本」，PNG 也能拖回 draw.io 繼續編輯
雲端圖用官方圖示庫，圖庫沒有的服務用註記說明——拿相近的圖示硬湊比沒有圖示更容易誤導
圖會跟著程式碼一起改的用 Mermaid，要拿去簡報的用 draw.io；draw.io 能匯入 Mermaid 語法，兩條路接得起來

回到主線：這兩張圖對應的是第 13 章的本機全系統與第 14 到 17 章的雲端資料線，畫完之後回頭看那兩章的說明會更清楚。
